Рычажный
Усилие создаётся двумя рукоятками. Самый распространённый тип для монтажа кондиционеров: мобильный, не требует питания.
Труборасширитель (эспандер) для медных труб
Труборасширитель, или эспандер, формирует раструб на конце медной трубы, чтобы соединить две трубы пайкой без отдельной муфты. Разберём, как устроен инструмент, какие бывают виды и размеры, как правильно расширять трубу фреоновой трассы и каких ошибок избегать.
При монтаже фреоновой трассы медные трубы нужно соединять герметично и надёжно. Один из способов — раструбное соединение: конец одной трубы расширяют так, чтобы в него плотно входила вторая труба того же диаметра, после чего стык пропаивают. Расширение делают специальным инструментом — труборасширителем, который в среде монтажников чаще называют эспандером.
Коротко: эспандер заменяет соединительную муфту. Вместо того чтобы паять трубу к трубе через фитинг, мастер формирует раструб прямо на трубе и вставляет в него ответную. Меньше деталей — меньше паяных швов и мест возможной утечки.
Как устроен труборасширитель

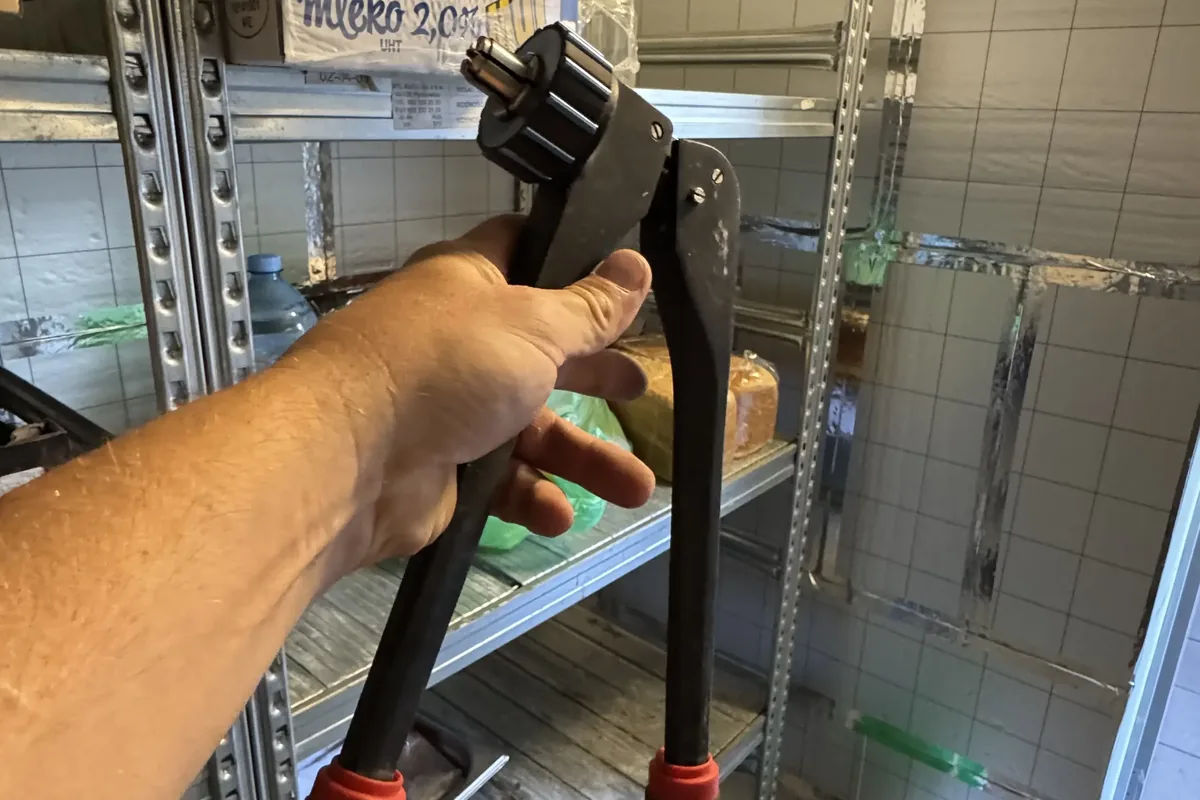

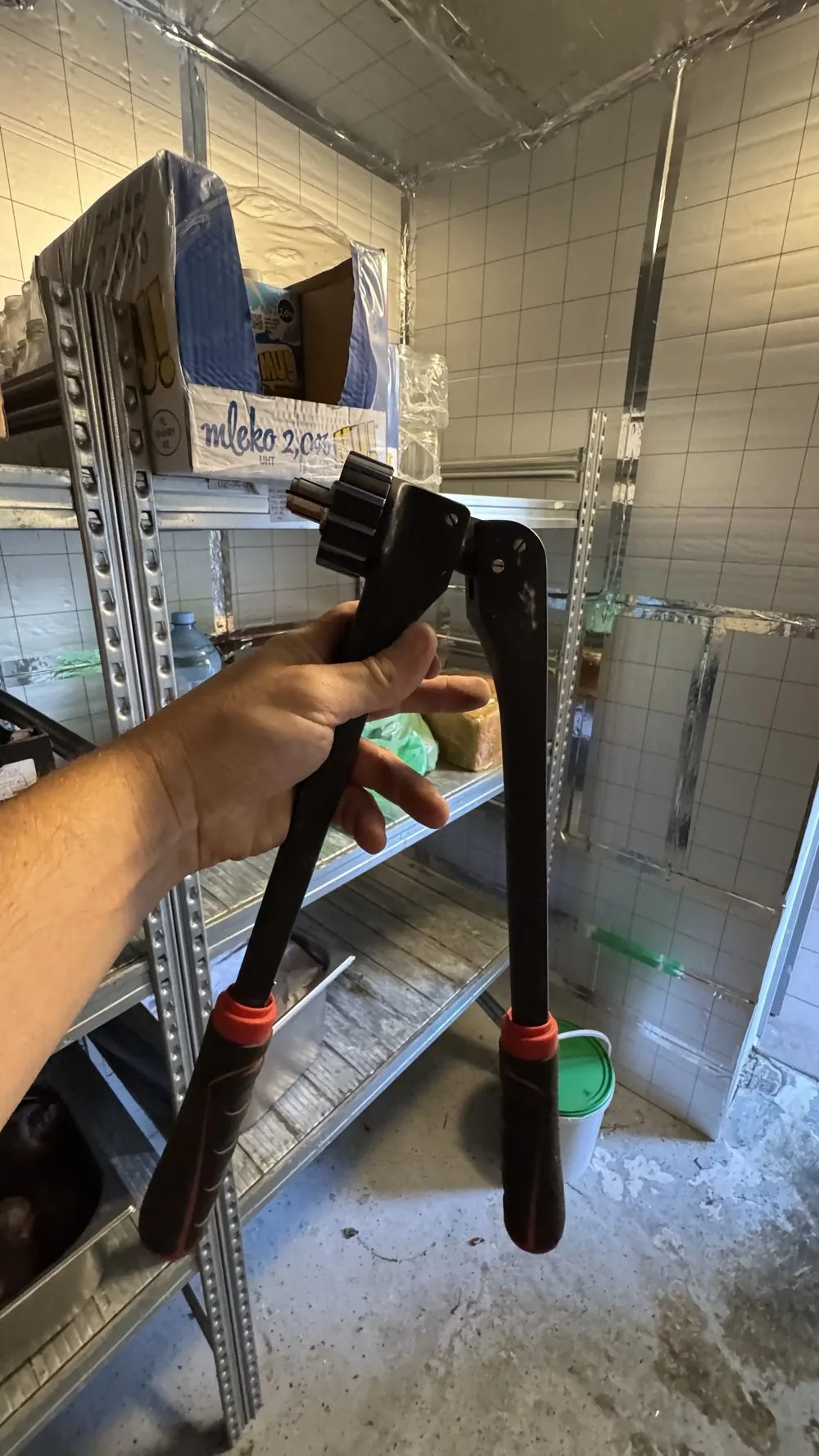

Ручной рычажный эспандер состоит из двух рукояток-рычагов и рабочей головки с сегментными лепестками. Трубу надевают на головку, сводят рукоятки, и лепестки расходятся в стороны, равномерно расширяя стенку трубы по всему периметру. За счёт рычажного механизма усилие рук многократно увеличивается, поэтому раструб формируется без больших физических затрат.
Ключевой принцип — равномерность. Лепестки расходятся симметрично, поэтому раструб получается ровным и круглым. Это важно: неровный раструб не даст плотной посадки ответной трубы и качественного капиллярного зазора под пайку.
Сменные головки и размеры

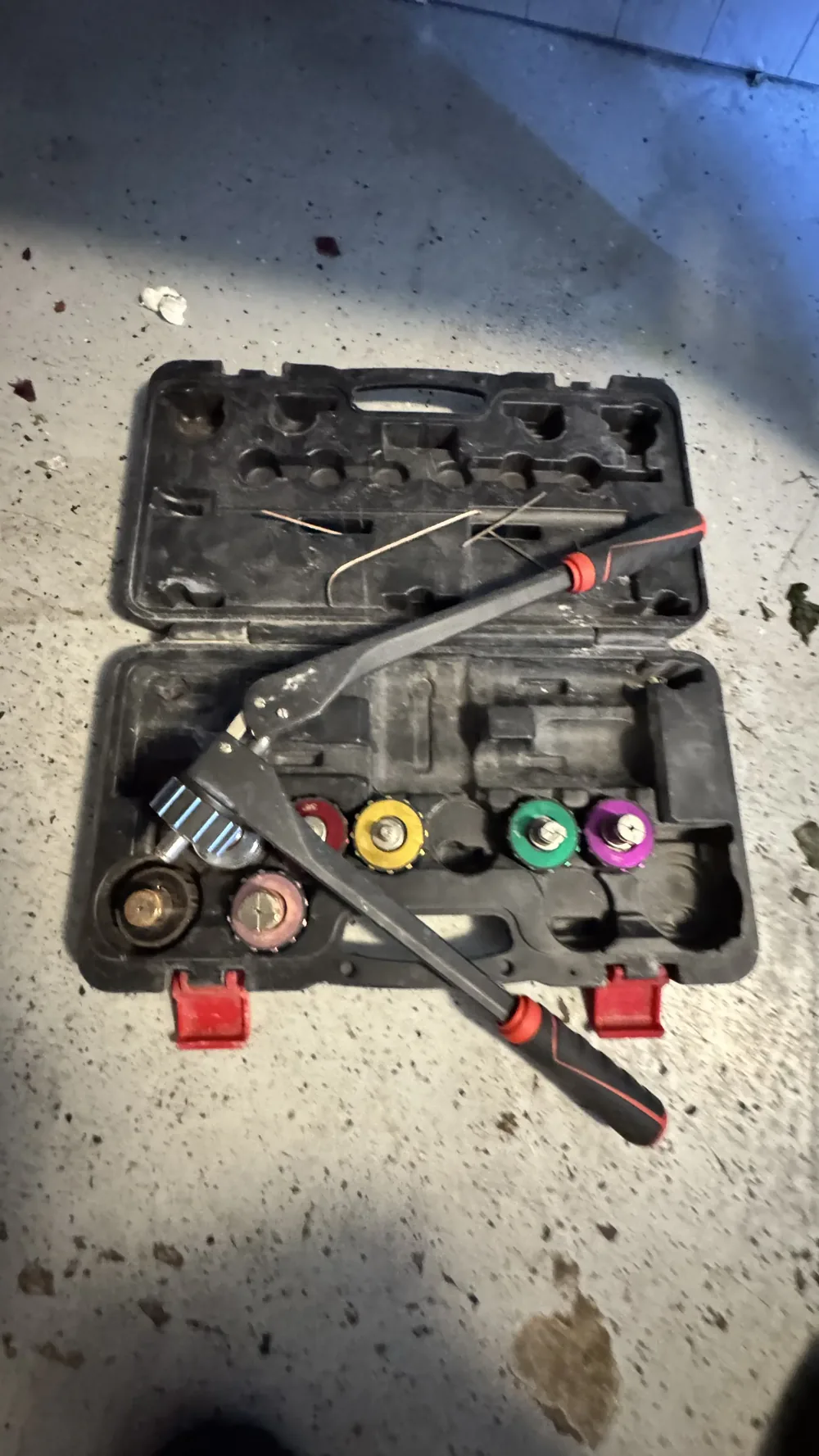

Медные трубы фреоновых трасс выпускают разного диаметра, поэтому эспандер комплектуют набором сменных головок. Каждая головка рассчитана на свой размер трубы и обычно маркируется в дюймах или миллиметрах. Одна рукоятка с набором головок закрывает весь ходовой ряд диаметров, которые встречаются на монтаже кондиционеров.
Головку подбирают под наружный диаметр той трубы, которая будет вставлена в раструб. Ошибка в размере — либо слишком слабое расширение, либо разрыв стенки.
| Диаметр трубы | Обозначение | Где встречается |
|---|---|---|
| 6,35 мм | 1/4" | Жидкостная линия бытовых сплит-систем |
| 9,52 мм | 3/8" | Газовая линия малых систем |
| 12,7 мм | 1/2" | Газовая линия средних систем |
| 15,88 мм | 5/8" | Газовая линия мощных и полупромышленных систем |
| 19,05 мм | 3/4" | Крупные полупромышленные и VRF-системы |
Виды труборасширителей
Эксцентриковый
Расширение за счёт вращения эксцентрика. Компактный, удобен в стеснённых условиях.
Гидравлический / аккумуляторный
Для больших диаметров и большого объёма работ. Расширяет трубу с минимальным усилием оператора.
Как расширить медную трубу: порядок
- Отрезать трубу труборезом. Рез должен быть строго перпендикулярным, без смятия.
- Снять заусенцы. Внутреннюю и внешнюю фаску зачищают райбером, чтобы торец был чистым.
- Подобрать головку. По наружному диаметру ответной трубы выбирают нужный размер.
- Вставить трубу на головку до упора. Труба должна сидеть ровно, без перекоса.
- Плавно свести рукоятки. Лепестки расширяют трубу равномерно по всему периметру.
- Проверить раструб. Ответная труба должна входить плотно, с расчётным зазором под пайку.
Совет: труба должна быть мягкой (отожжённой). Твёрдую трубу перед расширением отжигают нагревом, иначе стенка треснет.
Преимущества раструба и частые ошибки
Плюсы раструбного соединения
- Не нужна отдельная муфта-фитинг.
- Меньше паяных швов — меньше мест утечки.
- Соединение компактное, без выступающих элементов.
- Экономия на расходниках при большом объёме монтажа.
Ошибки при расширении
- Неровный торец трубы — раструб получается косым.
- Неверный размер головки — слабая посадка или трещина.
- Расширение твёрдой неотожжённой трубы — разрыв стенки.
- Слишком глубокий или мелкий раструб — плохая пайка.
- Заусенцы в зазоре — непровар шва.
Хранение инструмента

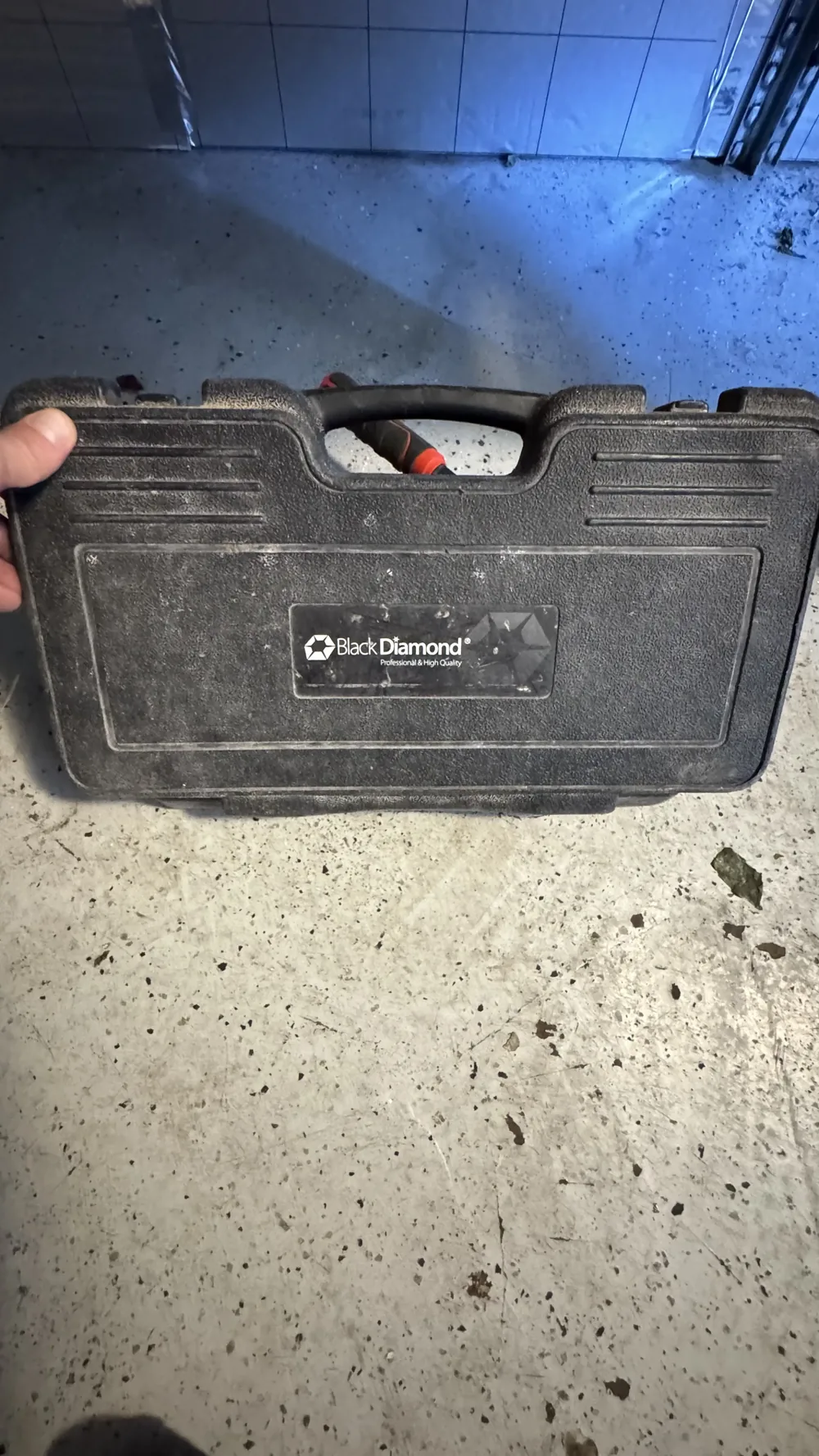

Эспандер и сменные головки хранят в кейсе. Это не только удобство переноски: головки — точный инструмент, и от ударов или загрязнения их рабочие лепестки повреждаются. Повреждённая головка формирует неровный раструб, поэтому набор держат в ложементе, где каждая деталь на своём месте.
Перед работой головки осматривают: лепестки должны быть чистыми и без задиров. После работы инструмент протирают и убирают в кейс.
Связанные страницы
Труборасширитель — часть технологии пайки фреоновой трассы. Смотрите связанные материалы и услуги:
Оставьте заявку
Монтаж фреоновой трассы
Оставьте номер, специалист перезвонит и ответит на вопросы
Или свяжитесь сейчас
Выберите удобный способ — подскажем по монтажу и пайке фреоновой трассы.
Частые вопросы о труборасширителе
Что такое труборасширитель и зачем он нужен?
Труборасширитель, или эспандер, — это инструмент, который расширяет конец медной трубы, формируя раструб. В раструб вставляют вторую трубу того же диаметра и пропаивают стык. Так соединяют трубы без отдельной муфты-фитинга, уменьшая число паяных швов и мест возможной утечки.
Чем труборасширитель отличается от развальцовки?
Развальцовка формирует конус на конце трубы под разъёмное штуцерное соединение с накидной гайкой. Труборасширитель делает цилиндрический раструб под пайку — это неразъёмное соединение. Инструменты разные и решают разные задачи: вальцовка для разъёма у блоков, эспандер для паяной трассы.
Какие бывают труборасширители?
По приводу различают ручные рычажные, где усилие создают рычаги, эксцентриковые и гидравлические для больших диаметров, а также насадки-расширители для аккумуляторного инструмента. Для бытового и полупромышленного монтажа кондиционеров чаще применяют ручной рычажный эспандер со сменными головками.
Как подобрать размер головки эспандера?
Головка подбирается точно под наружный диаметр трубы, в которую будет вставлена ответная. Размер выбит на головке в дюймах или миллиметрах. Комплект эспандера обычно закрывает весь ходовой ряд диаметров медной трубы для фреоновых трасс.
Какой должна быть глубина раструба?
Глубина раструба обычно примерно равна наружному диаметру трубы. Слишком короткий раструб уменьшает площадь пайки и прочность, слишком глубокий создаёт лишнее сопротивление и перерасход трубы. Головка эспандера рассчитана так, чтобы формировать раструб нужной глубины автоматически.
Можно ли расширять трубу без эспандера?
Существуют ударные оправки-расширители, которые забивают в трубу, но они дают менее точный и ровный раструб. Для холодильного контура важна геометрия соединения, поэтому применяют рычажный или гидравлический эспандер, обеспечивающий равномерное расширение по всему периметру.
Как не испортить трубу при расширении?
Труба должна быть отожжённой или мягкой, торец ровно отрезан труборезом и очищен от заусенцев. Головку вставляют до упора и расширяют плавно. Резкое или чрезмерное усилие приводит к трещинам и утонению стенки, а грязный торец — к неровному раструбу.
Труборасширитель нужен для каждого монтажа?
Нет. Раструбное соединение — один из способов, наравне с пайкой через муфту-фитинг. Эспандер экономит фитинги и уменьшает число швов, но при наличии готовых муфт можно паять и через них. Профессиональные монтажники обычно возят эспандер с собой как универсальное решение.
