Скачки и перепады напряжения
Главная причина повреждения силовой части. Броски напряжения пробивают варисторы, предохранители, термисторы и силовые транзисторы импульсного блока питания.
Ремонт и замена платы кондиционера
Плата управления координирует работу компрессора, вентиляторов, заслонок и датчиков кондиционера. Сначала мастер диагностирует, какой именно элемент вышел из строя, и только потом решает: чинить сменные детали или менять весь узел.
- Диагностика до ремонта
- Компонентный ремонт
- Замена с прошивкой
Материал подготовлен командой Profair на основе практики обслуживания кондиционеров. Технические параметры сверены с сервисной документацией производителей. Обновлено: 14 августа 2026 года.
Признаки неисправности платы управления
Плата редко «молчит»: чаще она проявляет себя поведением кондиционера. По одному симптому диагноз не ставят, но совокупность признаков помогает мастеру сузить круг проверки ещё до вскрытия корпуса.
| Что наблюдается | На что указывает | Что проверяет мастер |
|---|---|---|
| Кондиционер не включается и не реагирует на пульт | Отсутствие питания платы, сгоревший предохранитель, неисправность ИК-приёмника или цепи дежурного режима. | Наличие 220 В на входе, целостность предохранителя и термистора, выходные напряжения импульсного блока питания. |
| Вентилятор внутреннего блока вращается сразу при подключении вилки | Залипшее или пробитое реле управления вентилятором. | Состояние реле вентилятора, управляющий сигнал и цепь коммутации. |
| Вентилятор не запускается после команды с пульта | Неисправность триака (твёрдотельного коммутатора) двигателя вентилятора. | Управляющий сигнал на триаке, сопротивление обмоток двигателя и поведение коммутатора под нагрузкой. |
| Самопроизвольные включения и отключения | Сбои логики, нестабильное питание, неисправные датчики или повреждённые дорожки. | Питание цепей управления, кварцевый резонатор, датчики температуры и контрольные точки по сервисной инструкции. |
| Мигает индикация или показывается код ошибки | Срабатывание защитной функции: по току, температуре, давлению или связи между блоками. | Расшифровку кода по документации модели, соответствующие датчики и силовые цепи. |
| Запах гари, потемнение текстолита | Перегорание силового элемента, реле, трансформатора или участка дорожки. | Визуальный осмотр оплавленных участков, проверку цепей питания и короткого замыкания на ключевых элементах. |
Одинаковый симптом могут вызывать разные причины, поэтому решение принимают только после измерений, а не по таблице из интернета.
Почему выходит из строя плата управления
Грозовые наводки
Импульсные перенапряжения в сети и по линиям связи повреждают входные цепи и чувствительные элементы управления даже без прямого удара молнии.
Перегрев
Накопление пыли, грязные теплообменники и плохой обдув ускоряют старение электролитических конденсаторов и перегрев силовых компонентов.
Влага и конденсат
Попадание воды из-за засора дренажа или неправильной чистки вызывает коррозию и короткое замыкание между дорожками.
Короткое замыкание нагрузки
Замыкание в обмотках двигателя или компрессора перегружает коммутирующие элементы платы — реле, триак и силовые ключи.
Естественный износ
Частое циклирование (включение/отключение) изнашивает контакты реле, а электролитические конденсаторы со временем высыхают и теряют ёмкость.
Что такое плата управления и почему её нельзя менять «на глаз»

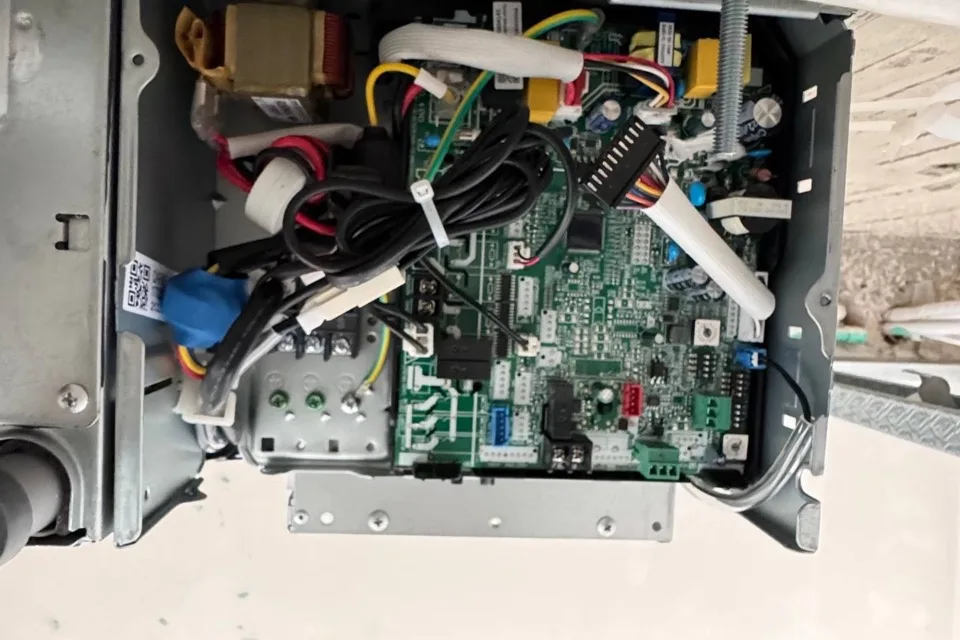

Плата управления — это центральный узел кондиционера, который получает команды с пульта и от датчиков, обрабатывает их микроконтроллером и управляет исполнительными устройствами: компрессором, вентиляторами, четырёхходовым клапаном, шаговыми двигателями заслонок и электронным расширительным вентилем. В наружном блоке отдельная плата отвечает за управление силовой частью и защиту по току и температуре.
Главный принцип: плата выходит из строя не сама по себе. За её поломкой часто стоит внешняя причина — нестабильное напряжение, перегрев, влага или замыкание в нагрузке. Если не устранить первопричину, новая или отремонтированная плата может выйти из строя повторно.
Какие элементы платы ломаются чаще всего
На схеме показано расположение основных элементов типовой платы управления кондиционером. Конкретная компоновка зависит от модели, но функции узлов остаются схожими.
| Элемент | Что делает в схеме | Признаки поломки | Чинят или меняют |
|---|---|---|---|
| Предохранитель | Защищает цепь от сверхтока, перегорает первым. | Обрыв цепи, кондиционер не подаёт признаков жизни. | Меняют. Важно искать причину перегорания, а не ставить «жучок». |
| Варистор | Поглощает импульс перенапряжения, защищая остальную схему. | Видимые сколы, потемнение, следы пробоя рядом с предохранителем. | Меняют вместе с предохранителем после броска напряжения. |
| Термистор (NTC) | Ограничивает пусковой ток («мягкий старт»). | Обрыв или короткое замыкание, повреждение пусковой цепи. | Меняют на деталь с подходящим сопротивлением. |
| Электролитический конденсатор | Сглаживает пульсации в блоках питания и силовых цепях. | Вздутие корпуса, подтёки, нестабильная работа, отсутствие напряжения. | Меняют с проверкой ёмкости прибором даже при нормальном внешнем виде. |
| Реле | Коммутирует компрессор, вентилятор, ТЭН и клапаны. | Залипание контактов, периодическое гудение, произвольный запуск. | Меняют. Реле не ремонтируют из-за износа контактной группы. |
| Триак | Твёрдотельный коммутатор скорости и вращения вентилятора. | Не запускается вентилятор или работает на одной скорости. | Меняют на совместимый с проверкой управляющего сигнала. |
| Диодный мост / ШИМ-контроллер | Формируют постоянное напряжение питания логики. | Нет выходного напряжения (≈310 В после моста, низкие напряжения питания). | Чаще меняют; ремонт требует опыта работы с импульсными источниками. |
| Токопроводящие дорожки | Соединяют элементы на текстолите. | Потемнение, отслоение, обрыв около перегретого элемента. | Восстанавливают пайкой перемычки после устранения причины прогара. |
| Центральный процессор (MCU) | Обрабатывает команды и управляет всей логикой. | Полная неработоспособность или хаотические сбои при исправном питании. | Обычно меняют плату целиком; замена чипа — редкая и сложная операция. |
Как проходит диагностика платы
- Внешний осмотр и опрос
- Проверка питания
- Замеры элементов
- Тест под напряжением
1. Внешний осмотр и сбор данных
Мастер уточняет симптомы, код ошибки и обстоятельства поломки (был ли скачок напряжения, гроза, попадание воды). Затем осматривает плату: ищут вздутые конденсаторы, следы прогара, оплавленные реле, повреждённые варисторы и нарушенные пайки.
2. Проверка цепей питания
Сначала без подачи напряжения мультиметром «прозванивают» предохранитель, термистор, диодный мост и первичную обмотку трансформатора. Затем под напряжением проверяют наличие ~220 В на входе моста и ~310 В постоянного тока на его выходе, а также низкие напряжения питания логики.
3. Замеры элементов
Конденсаторы проверяют прибором на ёмкость и ESR — даже без внешних признаков повреждения. Полевые транзисторы и ШИМ-контроллеры проверяют по выводам стока и истока из datasheet: пробитый транзистор проводит ток в обе стороны, тогда как исправный ведёт себя как диод.
4. Тест под нагрузкой и по коду ошибки
После восстановления или замены повреждённого элемента плату проверяют в рабочих режимах, контролируют токи, температуры и отработку защит. Если есть сервисный режим или код ошибки — сверяют поведение с документацией конкретной модели.
Что чинят, а что меняют
Около 80% плат поддаются компонентному восстановлению: это обходится в несколько раз дешевле замены всего узла. Решение зависит от того, какой элемент повреждён и есть ли совместимая деталь в наличии.
| Ситуация | Обычно принимаемое решение | Почему |
|---|---|---|
| Сгорел предохранитель, варистор, конденсатор, реле или триак | Компонентный ремонт | Сменные элементы доступны, замена дешевле новой платы, восстановление возможно в день обращения. |
| Повреждены дорожки или пайка | Восстановление пайки и перемычек | Текстолит и соседние элементы остаются исправными, дефект локализован. |
| Неисправен силовой модуль инвертора или ШИМ-контроллер | Замена модуля или платы | Ремонт импульсных источников сложен и дорог, а цена запчастей иногда приближается к цене всего узла. |
| Повреждён центральный процессор | Замена платы целиком | Замена чипа с прошивкой — редкая операция; в большинстве случаев выгоднее сменить плату. |
| Множественные повреждения, устаревшая модель | Сравнение с заменой всей платы | Учитывают стоимость деталей, работ, наличие платы и остаточный ресурс кондиционера. |
Подбор платы при замене
Плату подбирают не по внешнему виду, а по точным данным оборудования. Визуально одинаковые платы могут различаться прошивкой, силовой частью, типом датчиков и схемой обвязки.
Модель кондиционера
Полная модель наружного и внутреннего блока с шильдика, включая буквенный индекс, определяющий ревизию и рынок.
Артикул платы (PCB)
Маркировка на самой плате — основной критерий совместимости, важнее артикула блока.
Прошивка и ревизия
Версия микрокода и номер ревизии должны совпадать, иначе плата может работать некорректно.
Разъёмы и обвязка
Совпадение расположения разъёмов, типа датчиков и наличия дополнительных модулей (Wi-Fi, ИК-приёмник).
Важно: при замене платы обязательно проверяют состояние электросети, обмотки компрессора и вентиляторов. Если первопричина не устранена, новая плата может выйти из строя сразу после включения.
Инициализация и проверка после замены
Настройка параметров
После установки новую плату инициализируют по инструкции производителя: при необходимости вводят длину трассы, тип хладагента, рабочий диапазон и конфигурацию дополнительных функций. Некоторые модели требуют активации через сервисное меню.
Привязка пульта и тест
Проверяют связь с пультом, отработку команд во всех режимах, работу заслонок и вентиляторов, отсутствие ошибок. Контролируют токи и температуры, чтобы убедиться, что плата корректно управляет нагрузкой.
Проверка защит
Убеждаются, что защитные функции (по току, температуре, давлению и связи между блоками) срабатывают штатно — это защищает и новую плату, и компрессор.
Рекомендации по сети
Если поломка вызвана скачками напряжения, рекомендуют реле напряжения или стабилизатор. Это продлевает ресурс не только платы, но и всего кондиционера.
От чего зависит стоимость
Цена формируется после диагностики и зависит от модели кондиционера, типа повреждения, стоимости радиодеталей или новой платы, необходимости прошивки и инициализации, а также состояния электросети и нагрузки. Компонентный ремонт сменных элементов всегда дешевле полной замены узла.
Чтобы предварительно оценить ремонт, подготовьте фотографию шильдика кондиционера, маркировку на плате (PCB), код ошибки и описание симптомов и обстоятельств поломки.
Техническая база материала
Страница подготовлена с учётом практики обслуживания кондиционеров и сервисной документации производителей. Конкретные напряжения, коды ошибок и параметры всегда берутся из инструкции установленной модели.
Связанные услуги и материалы
Частые вопросы
Можно ли отремонтировать плату, а не менять её целиком?
В большинстве случаев — да, если повреждены сменные элементы: реле, варисторы, предохранители, электролитические конденсаторы, триак, диодный мост или токопроводящие дорожки. Компонентный ремонт обходится заметно дешевле замены платы. Менять весь узел приходится при повреждении центрального процессора, силового модуля инвертора, многослойных внутренних проводников или при экономической нецелесообразности восстановления.
Подойдёт ли плата от такой же модели кондиционера?
Только при точном совпадении модели, артикула печатной платы (PCB), ревизии и прошивки. Визуально одинаковые платы могут различаться программой, типом датчиков, схемой обвязки и силовой частью. Установка «похожей» платы без проверки совместимости приводит к некорректной работе или повторной поломке.
Сгорела плата после скачка напряжения — что делать?
Сначала обесточьте кондиционер и не пытайтесь запускать его повторно. Вызовите мастера для диагностики: помимо самой платы проверяют цепи питания, обмотки компрессора, вентиляторы и датчики. Перед ремонтом или заменой платы полезно проверить состояние сети и при необходимости установить реле напряжения или стабилизатор, иначе новая плата может выйти из строя снова.
Нужно ли прошивать новую плату?
Не всегда. Большинство плат поставляются с заводской прошивкой и начинают работать после установки и настройки. Но в некоторых моделях после замены требуется инициализация, привязка пульта, ввод параметров (длина трассы, тип компрессора, рабочие границы) или обновление микрокода сервисным инструментом по инструкции производителя.
Сколько занимает ремонт или замена платы?
Компонентный ремонт типовых элементов при наличии деталей занимает несколько часов. Замена платы выполняется быстрее, но может потребовать ожидания совместимого узла, если его нет в наличии. Точный срок определяется после диагностики и проверки доступности детали под конкретную модель.
Даёте ли вы гарантию на ремонт платы?
Гарантия распространяется на выполненные работы и установленные компоненты. Срок зависит от характера ремонта, состояния остальной электросети и модели кондиционера. Чтобы гарантия работала, важно устранить первопричину поломки — например, нестабильное напряжение или попадание влаги, иначе неисправность может повториться.
Когда выгоднее не ремонтировать плату?
Замена платы или всего кондиционера выгоднее, если повреждён центральный процессор или силовой инверторный модуль, стоимость деталей и работ приближается к цене нового узла, оборудование устарело или нужной платы нет в поставке. Решение принимают после сравнения полной сметы ремонта, остаточного ресурса и цены новой системы.
